内螺纹闸阀


产品概述:

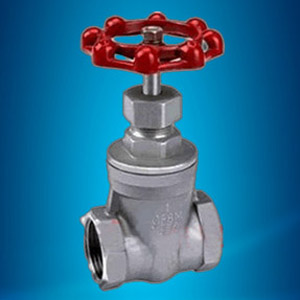

Z15W-16R、Z15W-16P 型不锈钢闸阀(Z15W 丝口内螺纹不锈钢闸阀):
手动、内螺纹连接形式、暗杆楔式刚性单闸板,阀座密封面材料为不锈钢,工作压力 1.6MPa,阀体材料为不锈钢的闸阀。适用温度 -20~180℃,公称通径 DN15~DN50,适用介质为水、蒸汽、油品。广泛应用于国防、科研、航天、电子、机械、冶金、石油,化工,能源、环保、生物医药、制冷、食品等各种领域。
Z15W-16R、Z15W-16P 型不锈钢闸阀结构简单,制造和维修比较方便;工作行程小,启闭时间短;密封性好,密封面间磨擦力小,寿命较长;不适用于带颗粒、粘度较大、易结焦的介质。

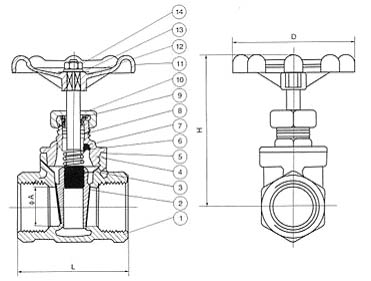

Z15W不锈钢内螺纹闸阀主要零件材料:

序号
零件名称
材质
1
阀体
不锈钢CF8M/CF8
2
闸板
不锈钢CF8M/CF8
3
阀杆
不锈钢SS316/304
4
阀盖
不锈钢CF8M/CF8
5
填料
聚四氟乙烯
6
止推垫片
不锈钢SS304
7
阀杆架
不锈钢SS316/SS304
8
填料
聚四氟乙烯
9
螺母
不锈钢SS304
10
填料压盖螺母
不锈钢SS316/SS304
11
手轮
铝合金
12
铭牌
13
手轮垫片
不锈钢SS304
14
手轮螺母
不锈钢Ss304

Z15W不锈钢内螺纹闸阀主要尺寸:

SIZE
1/2"
3/4"
1"
1 1 /4"
1 1 /2"
2"
A
15
20
25
32
40
50
H
90
97
108
120
146
163
L
55
60
65
75
85
95
D
70
70
80
80
90
