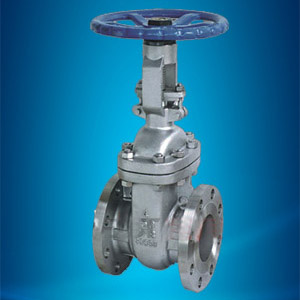

美标法兰闸阀


产品说明:
美标闸阀特点:
①产品设计制造符合美国国家标准ANSIB16.34,美国石油学会标准AP16D和API600要求。
②结构紧凑、体积小、刚性好、密封安全可靠。
③关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
④公称通径大于等于NPS1011,压力级400磅级和公称通径大于等于NPSS611、压力级600~2500磅级的手动阀门,其操做装置中配有滚动轴承,启闭轻松。
⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
⑥阀座可为更掀式阀座,可任意组合与关闭密封面材质配对,以满足工况要求,延长使用寿命。
标准:

设计与制造
结构长度
法兰尺寸
对焊连接尺寸
压力温度等级
试验与检验
AP1 600
ANS1B16.10
ANS1B16.5a
ANS1B16.25
ANS1B16.34
AP1598

压力试验:

公称压力
强度试验
水密封试验
气密封试验
MPa
Lbf/in2
MPa
Lbf/in2
MPa
Lbf/in2
150
3.1
450
2.2
315
0.5~0.7
60~100
300
7.8
1125
5.6
815
600
15.3
2225
11.2
1630
900
23.1
3350
16.8
2440
1500
38.4
5575
28.1
4080
2500
64.6
9367
47.4
6873

主要零件材料及性能:

壳体
ASTM A216WCB
ASTMA351 CF8
闸板
WCB
CF8
CF8M
Monel
阀杆
F6a
F304
F316
Monel
F304
闸板密封面
13Cr
13Cr
STL
304
STL
316
STL
Monel
304
304
STL
阀座密封面
13Cr
STL
STL
304
STL
316
STL
Monel
304
STL
STL
壳体
ASTM A351 CF3
ADTM A351 CF8M
ASTM A351 CF8
闸板
阀杆
F304L
F316
F316L
闸板密封面
304L
304L
STL
316
316
STL
316L
316L
STL
阀座密封面
304L
STL
STL
316
STL
STL
316L
STL
STL

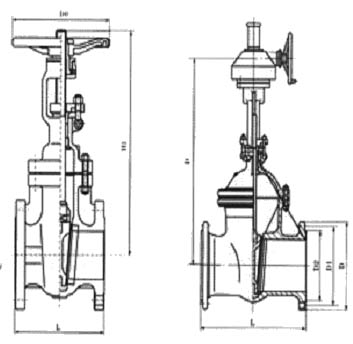

主要外形尺寸:

ANS1 Class150
NPS
2
21/2
3
4
6
8
10
12
14
16
18
20
24
26
28
30
32
36
40
42
L
RF
178
191
203
29
267
292
330
356
381
406
432
457
508
559
610
610
660
711
762
787
BW
216
241
283
305
403
419
457
502
572
610
660
711
813
864
914
914
965
1016
1067
1118
手动
H1
400
490
510
585
775
955
1160
1375
1570
1765
1980
-
-
-
-
-
-
-
-
-
Do
200
200
250
300
350
350
400
450
500
600
700
-
-
-
-
-
-
-
-
-
伞齿轮
H2
-
-
-
-
-
-
-
-
1668
1920
2115
2215
2600
2908
3046
3136
3293
3726
4060
4229
电动
H3
-
-
-
-
-
-
-
-
1668
1920
2115
2215
2600
2908
3046
3136
3293
3726
4060
4229
ANS1 Class300
NPS
2
21/2
3
4
6
8
10
12
14
16
18
20
24
26
28
30
32
36
40
42
L
RF
216
241
283
305
406
419
457
502
762
838
914
991
1143
1245
1346
1697
1524
1727
-
-
BW
216
241
283
305
406
419
457
502
762
838
914
991
1143
1245
1346
1697
1524
1727
-
-
手动
H1
470
525
535
635
805
1025
1230
1460
1645
-
1840
-
-
-
-
-
-
-
-
-
Do
200
200
300
300
350
400
450
500
600
-
600
-
-
-
-
-
-
-
-
-
伞齿轮
H2
-
-
-
-
-
-
-
-
-
-
1935
2155
2572
2908
3100
3135
3293
-
-
-
电动
H3
-
-
-
-
-
-
-
-
-
-
1935
2155
2572
2908
3100
3135
3293
3754
4120
4530
ANS1 Class600
NPS
2
21/2
3
4
6
8
10
12
14
16
18
20
24
26
28
30
L
RF
292
330
356
432
559
660
787
838
889
990
1092
1194
1397
1448
1549
1651
BW
292
330
356
432
559
660
787
838
889
990
1092
1194
1397
1448
1549
1651
手动
H1
474
530
547
703
913
1077
1276
1499
-
-
-
-
-
-
-
-
Do
250
250
300
350
450
500
600
680
-
-
-
-
-
-
-
-
伞齿轮
H2
-
-
-
-
-
-
-
1470
16250
2089
2211
2616
2921
2960
3050
3112
电动
H3
-
-
-
-
-
-
-
1470
16250
2089
2211
2616
2921
2960
3050
3112
ANS1 Class900
NPS
2
21/2
3
4
6
8
12
14
16
18
20
24
L
RF
368
419
381
457
610
737
965
1029
1130
1217
1321
1549
BW
368
419
381
457
610
737
-
-
-
-
-
-
手动
H1
620
705
695
825
1065
1318
-
-
-
-
-
-
Do
300
350
350
400
500
600
-
-
-
-
-
-
伞齿轮
H2
-
-
-
-
800
940
1691
1877
2143
2310
2750
3150
电动
H3
-
-
-
-
800
940
1691
1877
2143
2310
2750
3150
ANS1 Class1500
NPS
2
3
4
6
8
10
12
14
16
18
20
24
L
RF
371
473
549
-
-
-
-
-
-
-
-
-
BW
-
-
-
-
-
-
-
-
-
-
-
-
手动
H1
614
705
927
1191
1524
1854
2184
2216
-
-
-
-
Do
-
-
-
-
-
-
-
-
-
-
-
-
伞齿轮
H2
-
-
-
1191
1524
1854
2184
-
-
-
-
-
电动
H3
-
-
-
1191
1524
1854
2184
2216
2316
2620
2840
3310
ANS1 Class2500
NPS
2
3
4
6
8
10
12
L
RF
451
578
673
914
1022
1270
1422
BW
451
578
673
914
1022
1270
1422
手动
H1
630
890
-
-
-
-
-
Do
-
-
-
-
-
-
-
伞齿轮
H2
-
-
-
-
-
-
-
电动
H3
-
-
191
1347
1445
1692
1914
