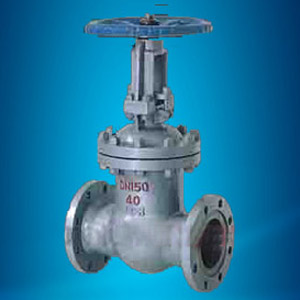

国标法兰闸阀


产品介绍:
国标闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。,启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。
国标铸钢闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
铸钢闸阀操作方式有:手动、齿轮传动、电动、气动等。
应用范围:
国标闸阀适用于公称压力PN1.6~6.4MPa,工作温度-29~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。
结构特点与优势:
闸阀的结构设计合理,密封可靠,通道流畅,流阻系数小。
闸板、阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。
阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
闸阀的安装与维护应注意以下事项:
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
国标闸阀的安装使用
1.安装前须检查阀门内腔和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.闸阀产品必须定期保养,不得随意碰撞及挤压,以免影响密封。
标准规范:
设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
性能规范:

公称压力
PN(MPa)
试验压力(MPa)
适用温度(℃)
适用介质
强度试验
密封试验
WCB
Cr5Mo
1Cr18Ni9Ti
1.6
2.4
1.8
≤425
≤540
≤600
水、油品、蒸气、酸性介质
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.1

零件材料与工况

零件名称
材料牌号
阀体
WCB
ZGCr5Mo
CF8
CF8M
ZG1Cr18Ni9Ti
CF3
CF3
阀盖
WCB
12CrMoV
ZGCr5Mo
304
CF8
316
CF8M
CF3
CF3
316L
支架
WCB
WCB
CF8
CF8M
CF3
CF3
闸板
WCB
ZGCr5Mo
CF8
CF8M
CF3
CF3
阀杆
2Cr13
25Cr2MoV
1Cr18Ni9Ti
阀座
25
304
304
304
304
304
垫片、垫环、密封环
包覆垫片、304、增强柔性石墨
填料
增强柔性石墨
闸杆螺母
ZCuA110Fe3

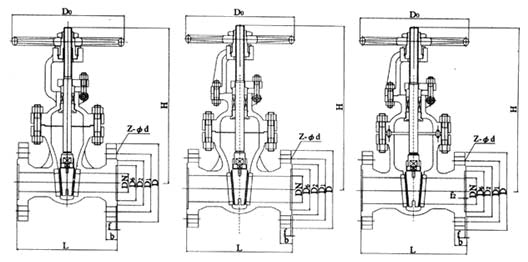

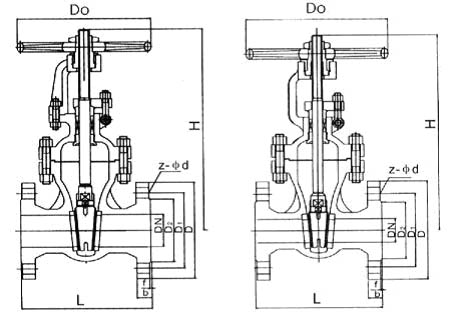

主要尺寸及重量

公称压力
公称通径DN(mm)
主要外形尺寸及连接尺寸(mm)
重量
(kg)
L
D
D1
D2
b-f
z-фd
H
Do
PN16
15
130
95
65
45
16-2
4-14
170
120
5
20
150
105
75
55
16-2
4-14
190
140
6.5
25
160
115
85
65
16-2
4-14
205
160
9
32
180
135
100
78
18-2
4-18
270
180
12
40
200
145
110
85
18-3
4-18
310
200
26.5
50
250
160
125
100
18-3
4-18
358
240
29
65
265
180
145
120
18-3
4-18
373
240
33
80
280
195
160
135
20-3
8-18
435
280
45
100
300
215
180
155
20-3
8-18
500
300
63
125
325
245
210
185
22-3
8-18
614
320
108
150
350
280
240
210
24-3
8-23
674
360
134
200
400
335
295
265
26-3
12-23
818
400
192
250
450
405
355
320
30-3
12-25
969
450
273
300
500
460
410
375
30-4
12-25
1145
560
379
350
550
520
470
435
34-4
16-25
1280
640
590
400
600
580
525
485
36-4
16-30
1452
640
850
450
650
64
585
545
40-4
20-30
1541
720
907
500
700
705
650
608
44-4
20-34
1676
720
958
600
800
840
770
718
48-5
20-41
1874
800
1112
PN25
15
130
95
65
45
16-2
4-14
170

5.5
20
150
105
75
55
16-2
4-14
190

7
25
160
115
85
65
16-2
4-14
205

11
32
180
135
100
78
18-2
4-18
270

14
40
200
145
110
85
18-3
4-18
310

30
50
250
160
125
100
20-3
4-18
358

34
65
265
180
145
120
22-3
8-18
373

36
80
280
195
160
135
22-3
8-18
435

50
100
300
230
190
160
24-3
8-23
500

69
125
325
270
220
188
28-3
8-25
614

116
150
350
300
250
218
30-3
8-25
674

141
200
400
360
340
278
34-3
12-25
818

192
250
450
425
370
332
36-3
12-30
969

207
300
500
485
430
390
40-4
16-30
1145

400
350
550
550
490
448
44-4
16-34
1280

631
400
600
610
550
505
48-4
16-34
1452

900
450
650
660
600
555
50-4
20-34
1541

1013
500
700
730
660
610
52-4
20-41
1676

1166
600
800
840
770
718
56-5
20-41
1874

1258

公称压力
公称通径DN(mm)
主要外形尺寸及连接尺寸(mm)
重量
(kg)
L
D
D1
D2
D6
b-f
f2
z-фd
H
Do
PN40
15
130
95
65
45
40
16-2
4
4-145
135
120
6
20
150
105
75
55
51
16-2
4
4-14
190
140
8
25
160
115
85
65
58
16-2
4
4-14
205
160
12
32
180
135
100
78
66
18-2
4
4-14
270
180
15
40
200
145
110
85
76
18-3
4
4-18
310
200
31
50
250
160
125
100
88
20-3
4
4-18
371
250
34
65
280
180
145
120
110
22-3
4
4-18
391
280
39
80
310
195
160
135
121
22-3
4
8-18
455
320
52
100
350
230
190
160
150
24-3
4.5
8-18
551
360
80
125
400
270
220
188
176
28-3
4.5
8-23
628
400
127
150
450
300
250
218
204
30-3
4.5
8-25
708
400
154
200
550
375
320
282
260
38-3
4.5
8-25
885
450
263
250
650
445
385
345
313
42-3
4.5
12-30
906
560
368
300
750
510
450
408
364
46-4
4.5
12-34
1203
640
547
350
850
570
510
465
422
52-4
5
16-34
1341
640
679
400
950
655
585
535
474
18-2
5
16-34
1492
720
953
PN64
15
170
105
75
55
41
20-2
4
4-14
140
100
7
20
190
125
90
68
51
22-2
4
4-18
140
100
9
25
210
135
100
78
58
24-2
4
4-18
215
180
12
32
230
150
110
82
66
24-3
4
4-23
270
180
16
40
240
165
125
95
76
26-3
4
4-23
345
200
32
50
250
175
135
105
88
28-3
4
4-23
470
200
39
65
280
200
160
130
110
30-3
4
8-23
520
250
43
80
310
210
170
140
121
32-3
4.5
8-23
570
300
60
100
350
250
200
168
150
36-3
4.5
8-25
700
300
89
125
400
295
240
202
176
38-3
4.5
8-30
780
350
140
150
450
340
280
240
204
44-34
4.5
8-34
850
350
207
200
550
405
345
300
260
44-34
4.5
12-34
1035
400
325
250
650
470
400
352
313
48-34
4.5
12-41
1050
560
467
300
750
530
460
412
364
54-4
4.5
16-41
1470
640
590
