超短型球阀






对夹薄型球阀/薄型球阀/对夹球阀/Q71F球阀
品牌
CHV
型号
Q71F
适用范围
应用于国防、科研、航天、电子、机械、冶金、石油,化工,能源、环保、生物医药、制冷、食品等各种领域。
产品别名
对夹薄型球阀
连接形式
法兰
材质
铸钢
公称通径
10-800(mm)
适用介质
水、蒸汽、油品、硝酸、醋酸
压力环境
2.5(Mpa)
工作温度
300(℃)
类型(通道位置)
直通式
结构形式
浮动球球阀

概述:
与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。
用途:
对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
性能参数:
公称通径:
DN15-DN200
公称压力:
PN10,PN16,PN40
适合法兰 :
ANSI CLASS150, 300
手柄操作或驱动器装置操作
主要零件材料
序号
NO
零件名称
材质
1
阀体
不锈钢CF8M/CF8
碳钢WCB
2
不锈钢316/304
不锈钢SS304
3
密封垫
聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
阀杆
不锈钢316/304
不锈钢SS304
5
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
6
定位锁
不锈钢304
不锈钢SS304
7
手柄
不锈钢304
不锈钢SS304
8
阀杆螺母
不锈钢304
不锈钢SS304
9
填料压盖
不锈钢304
不锈钢SS304
10
手柄套
塑料
塑料
11
密封瓶帽
不锈钢316/304
不锈钢SS304
12
垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE

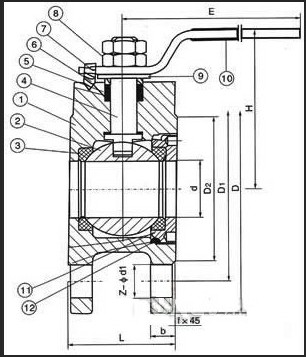

主要技术参数:
SIZE
1/2"
3/4"
1"
1 1 / 4 "
1 1 / 2 "
2"
2 1 / 2 "
3"
4"
5"
6"
8"
d
15
19
23.5
30
36
45
58
67
76
100
125
195
L
35
38
42
50
60
72
95
118
140
195
260
350
D
95
105
115
135
145
160
180
195
215
245
280
335
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
45
55
65
78
85
100
120
135
155
185
210
265
H
62
70
79
86
92
102
158
172
187
200
240
278
E
110
125
135
150
150
180
250
300
350
650
840
1000
b
14
14
16
16
18
20
22
24
24
26
26
28
z-d1
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
12-20
f
2
2
2
3
3
3
3
3
3
3
3
3
