J744X/J644X液压、气动角式快开排泥阀


液压、气动角式快开排泥阀



                                                               YC24D排泥阀专用二位四通电磁阀

液压、气动角式排泥阀主要外型尺寸(法兰连接尺寸GB4216-84标准)

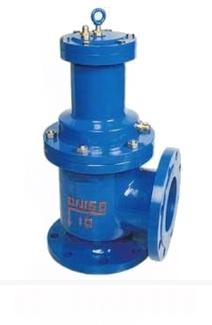

J744X/J644X液压、气动角式快开排泥阀

产品概述

  液压、气动角式快开排泥阀,是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该排泥阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦为橡胶密封,无泄漏。该排泥阀还可通过电动二位四通换向电磁阀实现远程控制。操作方便,安全可靠。

技术参数

公称压力:0.6MPa、1.0MPa

公称通径:80~400mm

最低驱动压力:0.15MPa

适用介质:水、污水

适用温度:0~80℃

法兰标准:GB/T 17241.6  GB/T 9113

试验标准:GB/T 13927  API598

主要零部件材料

零件名称
阀体、阀盖
膜片压板、阀盘
阀杆
膜片
材料
铸铁、球铁、碳钢
球铁、青铜
不锈钢
尼龙强化橡胶

主要外形连接尺寸               单位:mm

DN
80
100
150
200
250
300
350
400
H
480
500
620
735
805
940
1100
1200
L1
135
145
175
225
260
280
305
340
L2
125
125
145
185
205
245
270
310
