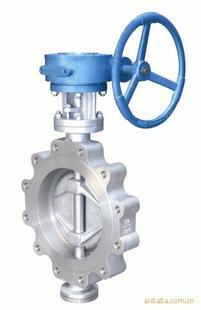

美标凸耳蝶阀


D373美标凸耳蝶阀产品详细介绍:


4、美标高性能蝶阀

     用途及特点

      815、830系列蝶阀的主要结构特征为对夹式和法兰三偏心式结构,而815、830L系列的主要结构特征为阀体周边带凸耳设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工即工业环境水处理、高层建筑,给排水等管道上。器特点为:由于采用三偏心结构。密封性能可靠,确保开启时蝶阀不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。

     执行标准


设计制造
结构长度
法兰尺寸
试验-检验
API
ANSI B16.10-2002
ANSI16.5-2004
API589-2004

     试验压力
工程通经DN(mm)
830W
830L
2”-36”
2”-36”
公称压力PN(lb)
150
300
试验压力(Mpa)
强度试验
3.0
7.5
密封试验
2.2
5.5
适用介质
水、蒸汽、油品、海水等

适用温度
-29℃~36℃

     主要零件材料及性能
零件名称
材料
阀体
WCB、304、316、316SS、CF8M
蝶板
WCB、304、316、316SS、CF8M
阀杆
316、2Cr13、1Cr18Ni9Ti
密封圈
316、氟塑料
填料
柔性石墨、氟塑料

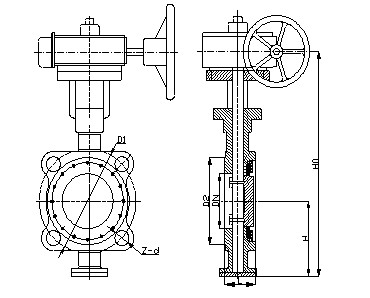

     美标815W系列 (H0可按用户要求加长)



公称通径(DN)

                    尺寸(mm)
参考重量(kg)
In
mm
L
H
H0
D1
D2
M
Z-d

6
150
57
175
545
241.5
216
M20
8-22
28
8
200
64
210
645
298.5
270
M20
8-22
36
10
250
71
250
695
362
324
M24
12-25
53
12
300
81
285
830
432
381
M24
12-25
74
14
350
92
320
900
476
413
M27
12-29
110
16
400
102
355
980
540
470
M27
16-29
138
18
450
114
380
1030
578
533
M30
16-32
180
20
500
127
415
1110
635
584
M30
12-32
196
24
600
154
475
1305
749.5
692
M33
20-35
400
30
750
165
580
1525
914
857
M33
28-35
482
36
900
203
680
1765
1085
1022
M39
32-41
488
