RVEX电动弹性座封闸阀


RVEX电动弹性座封闸阀(电动弹性闸阀)

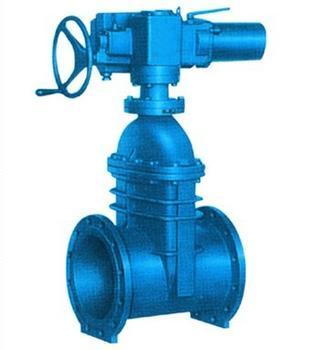

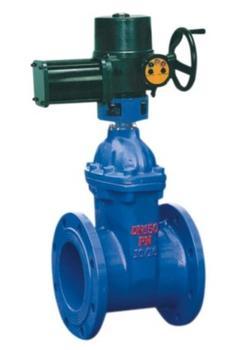

电动弹性座封闸阀 电动弹性座封闸阀(结构图)

■ 产品概述

本公司经营的电动弹性座封闸阀是采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,电动弹性座封闸阀的闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱。密封、防锈功能极佳,安全可靠,使用寿命长。可立式卧式安装,电动弹性闸阀广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

■ 产品特点

1、 整体包胶:阀门采用整体包胶,其良好的覆着性能与精确的几何尺寸,保证密封可靠,寿命长。
2、 重量轻:阀体采用球铁制成,重量轻,安装方便。
3、 平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4、 耐腐蚀:内腔采用无毒环氧树脂涂装,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5、 三“O”密封:阀杆采用三道O型环密封,磨擦阻力小,开关轻巧,不漏水。

■ 技术技术参数

公称通经 50~1200mm
公称压力 1.0~2.5MPa
法兰标准 GB/T 17241.6、GB9113
工作温度 0~80℃
试验标准 GB13927 AP1598
适用介质 水、油、气等

■ 主要零件材料

名称 材料
阀体 灰铸铁、球墨铸铁、铸钢
闸板 球墨铸铁外覆三元乙丙或丁腈橡胶
内六角螺栓 碳化处理
密封圈 丁腈橡胶
阀盖 灰铸铁、球墨铸铁、铸钢
阀杆 不锈钢
"O"形密封圈 丁腈橡胶
止推轴承 锡青铜
螺栓 不锈钢
压盖 球墨铸铁、铸钢
防尘罩 丁腈橡胶
手轮(传动帽) 可锻铸铁

■ 主要外形及连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
H(全开) 732 773 820 870 915 1003 1110 1263 1630 1550 1610 1900 1938 2120
注:以上参数为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
