美标闸阀

标准

设计与制造按 API600，ANSI B16.34
结构长度按 ANSI B16.10
法兰连接尺寸按 ANSI B16.5
压力温度额定值按 ANSI B16.34
检验按 API 598

Standards

Design and manufacture as API600, ANSI B16.34
Face to face dimensions as ANSI B16.10
End flange dimension as per ANSI B16.5
Pressure-temperature ratings as ANSI B16.34
Pressure test as API 598

试验压力 Test Pressure

试验项目 Test Item		壳体试验 Shell Test		密封试验 Seal Test		上密封试验 Back Seal Test		气密封试验 Air Seal Test
介质 Medium		水 Water						气 Air
单位 Unit		MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2
压力等级 (磅级) Pressure (Class)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440
	1500	38.4	5575	28.1	4080	28.1	4080

主要零件材料 Materials for Main Parts

名称 Name		材料 Material
阀体 Body 阀盖 Bonnet 闸板 Wedge	A216WCB	A352 LCB	A217WC6	A217WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
杆 Stem	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
阀杆螺母 Stem Nut	ZcuAl10Fe3 Bronze
手轮 Hand wheel	KTH350-10
螺柱 Bonnet Bolt	A193-B7 A320-L7 A193-B8
螺母 Nut	A194-2H A194-7 A194-8

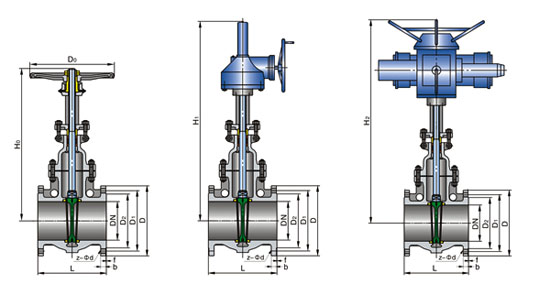

主要连接尺寸 Main Connection Dimensions

型号 Type	规格 Size(mm)		尺寸 Dimension(mm)
型号 Type	inch	DN	L	D	D1	D2	b	z-Φd	H	Do
Z40W/H/Y-150Lb Z540 W/H/Y-150Lb Z940 W/H/Y-150Lb	1/2″	15	108	89	60.5	35	12	4-Φ15	180	120
	3/4″	20	117	98	70	43	12	4-Φ15	185	120
	1″	25	127	108	79.5	51	12	4-Φ15	225	140
	1¹/4″	32	140	117	89	64	13	4-Φ15	245	160
	1¹/2″	40	165	127	98.6	73.2	15	4-Φ15	310	180
	2″	50	178	152	120.7	92	16	4-Φ19	335	200
	21/2″	65	190	177.8	139.7	104.7	18	4-Φ19	350	220
	3″	80	203	190.5	152.4	127	19	4-Φ19	420	240
	4″	100	229	229	190.5	157	24	8-Φ19	485	280
	5″	125	254	254	216	185.7	26	8-Φ22	515	300
	6″	150	267	279	241.3	216	26	8-Φ22	565	320
	8″	200	292	343	298.5	270	29	8-Φ22	760	400
	10″	250	330	406	362	324	31	12-Φ25	950	450
	12″	300	356	483	432	381	32	12-Φ25	1075	500
	14″	350	381	533	476.3	413	35	12-Φ29	1160	500
	16″	400	406	597	540	470	37	16-Φ29	1345	550
	18″	450	432	635	578	533.4	40	16-Φ32	1450	550
	20″	500	457	698.5	635	584	43	20-Φ32	1600	600
	24″	600	508	813	749.3	692	48	20-Φ35	1720	650
	26″	650	559	870	806	749.5	69	24-Φ35	1820	650
	28″	700	610	927	863	800	72	28-Φ35	2000	700
	30″	750	610	984	914.4	857	75	28-Φ35	2200	700
	32″	800	660	1060 5	978	914.4	81	28-Φ42	2400	750
	36″	900	711	1168	1086	1022.4	91	32-Φ42	2600	800

主要连接尺寸 Main Connection Dimensions

型号 Type	规格 Size(mm)		尺寸 Dimension(mm)
型号 Type	inch	DN	d	D	D1	D2	b	z-Φd	H	Do
Z40W/H/Y-300Lb Z540W/H/Y-300Lb Z940W/H/Y-300Lb	1/2″	15	140	95	66.5	35	15	4-Φ15	190	120
	3/4″	20	152	117	82.5	43	16	4-Φ19	200	120
	1″	25	165	124	89	51	18	4-Φ19	225	140
	1¹/4″	32	178	133	98.5	64	19	4-Φ19	255	160
	1¹/2″	40	190	156	114.3	73.2	21	4-Φ22	320	180
	2″	50	216	165	127	92	23	8-Φ19	360	220
	21/2″	65	241	190.5	149.4	104.7	26	8-Φ22	400	240
	3″	80	283	210	168.2	127	29	8-Φ22	455	280
	4″	100	305	254	200.2	157	32	8-Φ22	500	300
	5″	125	381	279	235	185.7	35	8-Φ22	555	320
	6″	150	403	318	270	216	37	12-Φ22	650	350
	8″	200	419	381	330	270	42	12-Φ25	900	450
	10″	250	457	445	387.5	324	48	16-Φ29	970	500
	12″	300	502	521	451	381	51	16-Φ32	1110	550
	14″	350	762	584	514.5	413	54	20-Φ32	1220	600
	16″	400	838	648	571.5	470	58	20-Φ35	1430	650
	18″	450	914	711	628.7	533.4	61	24-Φ35	1510	700
	20″	500	991	775	685.8	584	64	24-Φ35	1680	750
	24″	600	1143	914.4	812.8	692	70	24-Φ41	1820	800
	26″	650	1245	972	876	749 5	80	24-Φ45	1920	850
	28″	700	1346	1035	939.8	800	86	28-Φ45	2100	900
