标准 Standards
|
设计标准Design standard |
ANSI B16.34、BS 5352 |
|
结构长度Face lo face |
ANSI B16.10 |
|
连接法兰Flanged ends |
ANSI B16.5 |
|
试验和检验Test＆inspection |
API 598 |

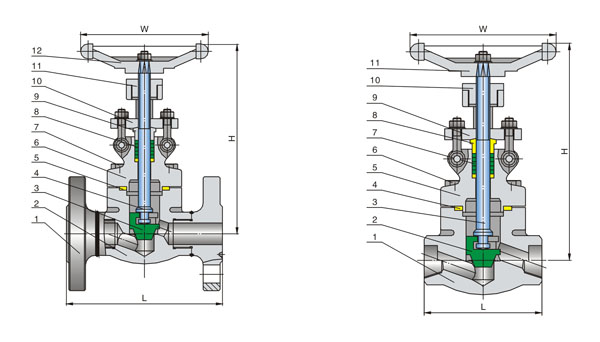

主要零件材料 Major parts material form
序号
No. |
零件名称
Part name |
材 质
Material |
| 1 |
法兰 Flange |
A105, A182-F11、F22、F5、F9、 A182-F304、F316、F321、F304L、F316L |
| 2 |
阀体 Body |
A105, A182-F11、F22、F5、F9、 A182-F304、F316、F321、F304L、F316L |
| 3 |
阀瓣 Disc |
A105, A182-F11、F22、F5、F9、 A182-F304、F316、F321、F304L、F316L |
| 4 |
阀杆 Stem |
A182 F6、A182 F22、A182-F304、 F316、F321、F304L、F316L |
| 5 |
垫片 Gasket |
柔性石墨 +不锈钢 Graphite & stainless steel |
| 6 |
阀盖 Bonnet |
A105, A182-F11、F22、F5、F9、A182-F304、 F316、F321、F304L、F316L |
| 7 |
螺栓 Bolt |
A193-B7、A320-L7、A193-B8 |
| 8 |
填料 Packing |
柔性石墨 Graphite |
| 9 |
填料压套 Stuffing cover |
A105, A182-F11、F22、F5、F9、A182-F304、 F316、F321、F304L、F316L |
| 10 |
填料压盖 Gland |
A216-WCB、A351-CF8、CF8M、 CF8C、CF3、CF3M |
| 11 |
阀杆螺母 Valve stem nut |
铜合金 Copper alloy |
| 12 |
手轮 Hand wheel |
A47-32510 |
标准 Standards
|
设计标准Design standard |
ANSI B16.34、BS 5352 |
|
结构长度Face lo face |
ANSI B16.10 |
|
连接法兰Flanged ends |
ANSI B16.5 |
|
试验和检验Test＆inspection |
API 598 |
主要零件材料 Major parts material form
| 序号 No. |
零件名称 Part name |
材 质 Material |
| 1 |
阀体 Body |
A105, A182-F11、F22、F5、F9、 A182-F304、F316、F321、F304L、F316L |
| 2 |
阀瓣 Disc |
A105, A182-F11、F22、F5、F9、 A182-F304、F316、F321、F304L、F316L |
| 3 |
阀杆 Stem |
A182 F6、A182 F22、A182-F304、 F316、F321、F304L、F316L |
| 4 |
垫片 Gasket |
柔性石墨 +不锈钢 Graphite & stainless steel |
| 5 |
阀盖 Bonnet |
A105, A182-F11、F22、F5、F9、A182-F304、 F316、F321、F304L、F316L |
| 6 |
螺栓 Bolt |
A193-B7、A320-L7、A193-B8 |
| 7 |
填料 Packing |
柔性石墨 Graphite |
| 8 |
填料压套 Stuffing cover |
A105, A182-F11、F22、F5、F9、A182-F304、 F316、F321、F304L、F316L |
| 9 |
填料压盖 Gland |
A216-WCB、A351-CF8、CF8M、 CF8C、CF3、CF3M |
| 10 |
阀杆螺母 Valve stem nut |
铜合金 Copper alloy |
| 11 |
手轮 Hand wheel |
A47-32510 |
|
|
|
