J41Y型锻钢截止阀主要用来接通或截断管路中的介质，一般不用于调节流量。
应用范围：
锻钢截止阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
阀瓣可变换为节流型、针型、球型和止回阀。
结构特点：
锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
标准规范：
设计制造标准：GB/T12235、APl602、BS5352、ASME B16.34。
结构长度标准：GB/T 12221-2005；ASME B16.10
连接端标准：承插端符合ASME B16.11，螺纹端符合ASME B1.20.1
压力温度等级：GB/T 12224-2005；ASME B16.34
试验检验标准：GB/T 13927-2008、APl598
标准材质明细表：
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
垫片 |
Corrugated SS+graphite |
SS+PTFE |
|
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
销钉 |
A276 420 |
A276 304 |
|
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
阀杆螺母 |
A276 410 |
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
铭牌 |
SS |
|
11 |
手轮 |
A197 |
|
12 |
填料压板 |
A216 WCB |
A351 CF8 |
|
13 |
填料 |
柔性石墨 |
PTFE |
|
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |

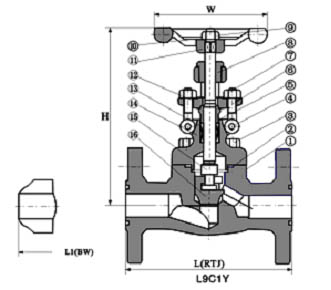

主要连接尺寸
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
H(BW) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(开) |
207 |
207 |
240 |
258 |
330 |
355 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
柔性石墨 |
RTJ |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
|
BW |
5.2 |
10.0 |
14.6 |
15.8 |
20.5 |
27.8 |
