刀型闸阀


产品说明
刀型闸阀,也叫刀形闸阀、刀闸阀,适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道,靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。
刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸,公称尺寸 DN50~DN800,可在工作压力 0.6MPa~1.6MPa,使用温度 ≤100℃ 情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
PZ73H、PZ73F、PZ73Y 手动刀型闸阀:手动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ73H-10C/16C)、不锈钢(PZ73F-10P/16P PZ73Y-10P/16P),具有排渣功能的的闸阀。
采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
产品特点
1. 超短结构长度,节省材料,可使管路系统整体重量大大减轻。
2. 占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。
3. 闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏。
4. 上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活。
5. 闸板具有闸刀的功能,能有效的闸断介质中各类杂物。
产品性能参数

PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)主要性能参数
型号
PN
工作压力 / MPa
适用温度 / ℃
适用介质
PZ73H-10C/16C
10、16
1.0、1.6
≤ 100
纸浆、污水、煤浆、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P

产品零部件材料

型号
材料
阀体
阀杆
密封面
填料
PZ73H-10C/16C
WCB
2Cr13
硬质合金、聚四氟乙烯
V型聚四氟乙烯、柔性石墨环
PZ73F-10P/16P
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
PZ73Y-10P/16P
CF8 (304)
0Cr18Ni9 (304

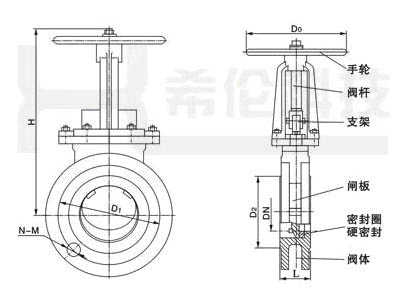

主要外形及连接尺寸

MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
285
4-M16
180
8
65
46
180
145
120
298
4-M16
180
10
80
46
195
160
135
315
4-M16
220
12
100
52
215
180
155
365
8-M16
220
14
125
56
245
210
185
400
8-M16
230
22
150
56
280
240
210
475
8-M20
280
29
200
60
335
295
265
540
8-M20
360
38
250
68
390
350
320
630
12-M20
360
66
300
78
440
400
368
780
12-M20
400
100
350
78
500
460
428
885
16-M20
400
119
400
102
565
515
482
990
16-M22
400
195
450
114
615
565
532
1100
20-M22
530
285
500
127
670
620
585
1200
20-M22
530
389
600
154
780
725
685
1450
20-M27
600
529
700
165
895
840
800
1700
24-M27
600
790
800
190
1010
950
898
2000
24-M30
680
850
900
203
1110
1050
1005
2300
28-M30
680
900
1000
216
1220
1160
1115
2500
28-M30
700
1050
1200
254
1450
1380
1325
2800
32-M36
800
1300
1.6
50
43
160
125
99
285
4-M16
180
8.5
65
46
185
145
120
295
4-M16
180
10.7
80
46
200
160
135
315
8-M16
220
13
100
52
220
180
155
365
8-M16
220
15
125
56
250
210
185
400
8-M16
230
23.5
150
56
285
240
210
475
8-M20
280
31
200
60
340
295
265
540
12-M20
360
40.7
250
68
405
355
310
630
12-M22
360
70
300
78
460
410
375
780
12-M22
400
107
350
78
520
470
435
885
16-M22
400
129
400
102
580
525
485
990
16-M27
400
215
450
114
640
585
545
1100
20-M27
530
305
500
127
715
650
609
1200
20-M30
530
410
600
154
840
770
720
1450
20-M36
600
550
700
165
910
840
788
1700
24-M36
600
820
800
190
1025
950
898
2000
24-M36
680
950
900
203
1125
1050
998
2300
28-M36
680
1020
1000
216
1255
1170
1110
2500
28-M42
700
1120
1200
254
1485
1390
1325
2800
32-M48
800
1480

注意事项:
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
