衬氟球阀


产品概述

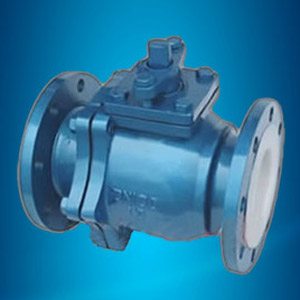

Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显
产品特点
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性
4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修
执行标准
设计标准:GB12237
结构长度:GB12221
法兰标准:JB/T79-94 GB9113.1-26
检验试验:JB/T9092-99
性能参数

型号
Q41F46-10
Q41F46-16
Q41F46-10C
Q41F46-16C
工作压力(MPa)
1.0
1.6
1.0
1.6
适用温度(℃)
-10~150
-20~150
适用介质
腐蚀性介质
材料
阀体
铸铁内衬聚四氟乙烯
铸钢内衬聚四氟乙烯
球体
铸钢外包聚四氟乙烯
密封圈
增强聚四氟乙烯
聚四氟乙烯
填料
聚四氟乙烯

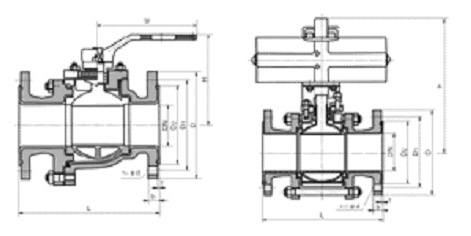

主要外形和连接尺寸

公称通径
PN1.6(MPa)主要外形尺寸和连接尺寸(mm)
参考值
重量
DN
L
D
D1
D2
f
b
Z-Φd
H1
Do
15
130
95
65
45
3
14
4-Φ14
95
140
4
20
140
105
75
55
3
14
4-Φ14
98
150
4.5
25
150
115
85
65
3
16
4-Φ14
113
150
5.5
32
165
135
100
78
3
18
4-Φ18
130
180
7
40
180
145
110
85
3
18
4-Φ18
135
200
9
50
200
160
125
100
3.5
20
4-Φ18
140
220
15
65
220
180
145
120
3.5
20
4-Φ18
145
280
17
80
250
195
160
135
4
22
8-Φ18
205
320
30
100
280
215
180
155
4
24
8-Φ18
230
380
40
125
320
245
210
185
4
26
8-Φ18
252
500
60
150
360
280
240
210
4
28
8-Φ23
283
600
75
200
400
335
295
265
5
30
8-Φ23
325
750
130
250
450
405
355
320
5
34
12-Φ26
370
900
210
